Резание металла — это не «снятие» материала, а управляемое разрушение. Вся работа деформации и трения превращается в тепло: до 75–80% энергии уходит в стружку, а оставшиеся проценты решают судьбу кромки. На скоростях твердосплавной обработки стали локальная температура в зоне контакта легко достигает 800–1000 °C. Твёрдый сплав ВК и ТК такие температуры держит, но только при условии, что нагрев стабилен. Беда начинается, когда тепло пульсирует.

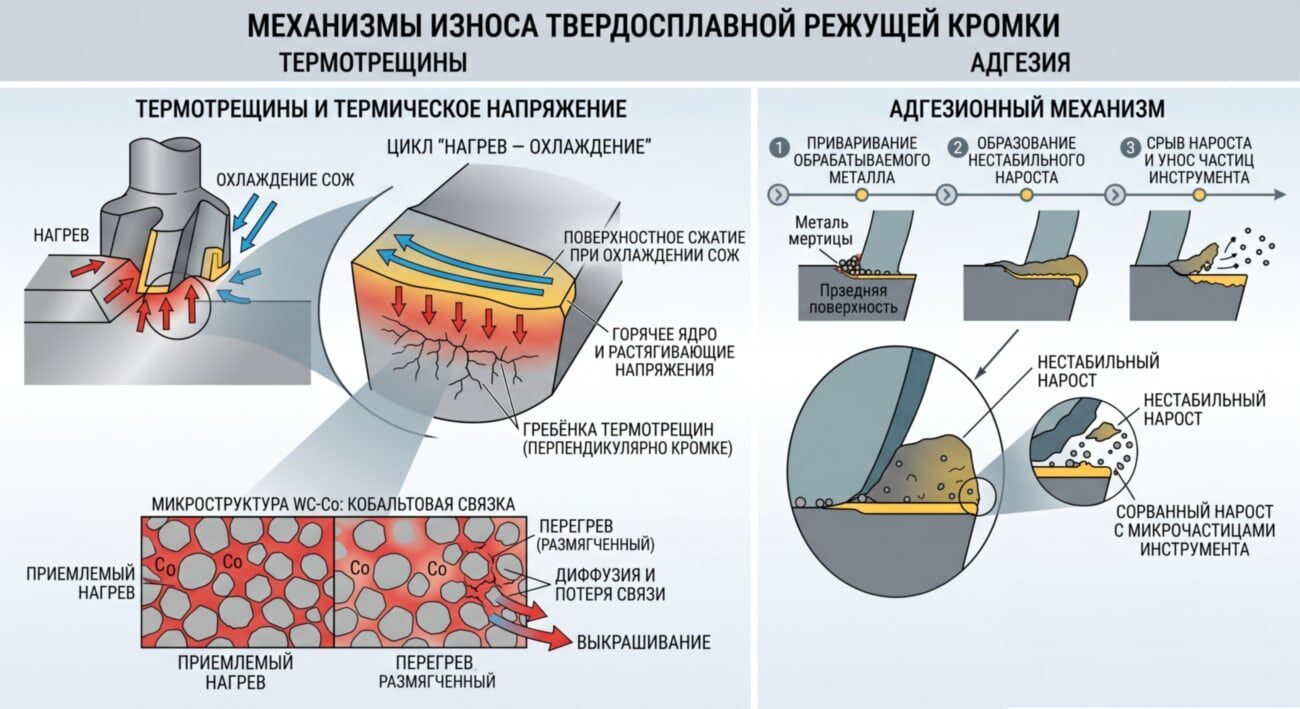

Каждый зуб фрезы, входя в рез и выходя из него, проходит цикл «нагрев — охлаждение». Если в этот момент кромку поливает струя эмульсии СОЖ, поверхностный слой карбида резко сжимается, тогда как ядро остаётся горячим. Возникают растягивающие напряжения, и на передней поверхности проступает характерная сетка термотрещин — гребёнка трещин, перпендикулярных кромке. Дальше — выкрашивание.
Кобальтовая связка здесь самое слабое звено. При перегреве она размягчается, диффундирует, теряет способность удерживать карбидный скелет. Отсюда парадокс: иногда обильное охлаждение вредит сильнее, чем сухое резание. Параллельно идёт адгезионный механизм — обрабатываемый металл приваривается к передней поверхности, образуя нестабильный нарост, который срывается под нагрузкой и улетает со стружкой, прихватывая микрочастицы инструментального материала.
Износ нельзя «почувствовать на глаз», его надо измерять. Базовый критерий — фаска износа по задней поверхности (величина hз): для черновых операций по стали это обычно 0,4–0,6 мм, для чистовых — 0,1–0,2 мм. Ключевая мысль, которую игнорируют на 90% участков: инструмент надо менять по фаске, а не по факту поломки. Стойкость жёстко завязана на скорость резания зависимостью Тейлора — поднять Vc на 20% ради «производительности» означает срезать ресурс кромки вдвое-втрое.
Но даже идеальный режим не спасёт, если развалена система СПИД — станок, приспособление, инструмент, деталь. Длинный вылет тонкой концевой фрезы превращает её в камертон: на резонансной частоте возникают автоколебания, кромка выкрашивается за минуты. Поэтому грамотный наладчик начинает не с программы, а с индикатора: проверяет радиальное биение, чистоту посадочного конуса, момент затяжки.

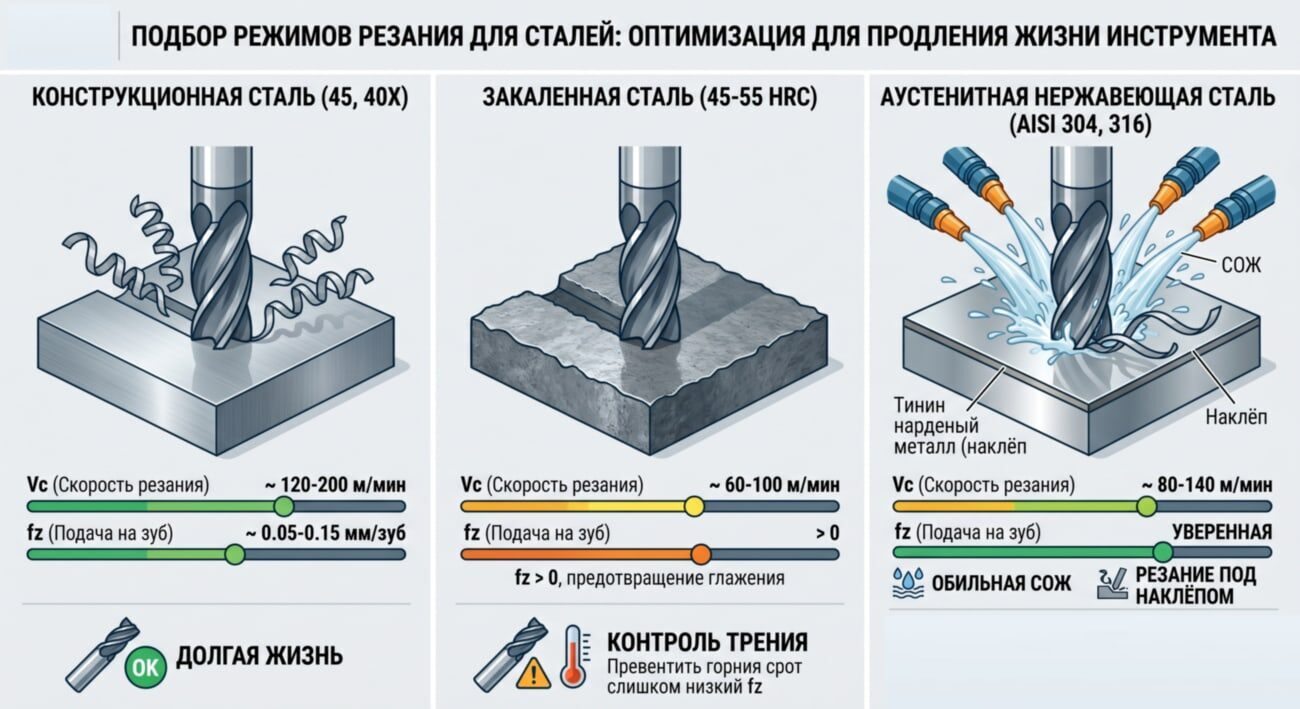

Конструкционная сталь типа 45 или 40Х режется охотно: твердосплавная концевая фреза работает на Vc порядка 120–200 м/мин при подаче fz 0,05–0,15 мм/зуб. Закалённые инструментальные стали (45–55 HRC) требуют снижения Vc до 60–100 м/мин, но подачу нельзя ронять до нуля — слишком тонкая стружка не режется, а «гладится», и кромка выгорает за счёт трения.
Совсем другая планета — аустенитные стали AISI 304 и 316. Их подлость не в твёрдости, а в наклёпе и низкой теплопроводности. Стратегия жёсткая: умеренная скорость (Vc около 80–140 м/мин), уверенная положительная подача на зуб, чтобы кромка всё время «сидела» под слоем наклёпа, а не скользила по нему, и обильная, направленная под давлением СОЖ.
Сверление стали, особенно глубокое, — это тепловая ловушка: стружка не успевает эвакуироваться, забивает канавки, спекается в пробку и ломает сверло. Здесь экономить на инструменте нельзя категорически: качественное сверло твердосплавное для глубоких отверстий требует особого контроля минутной подачи Vf и давления СОЖ. Подача на оборот по конструкционной стали обычно лежит в диапазоне 0,08–0,2 мм/об: занижать опасно — тонкая стружка спекается, завышать — ломает перемычку. Обязательны циклы вывода (peck drilling) на глубинах свыше трёх-четырёх диаметров.
Производительность измеряется не оборотами шпинделя, а количеством годных деталей на один инструмент. Снизьте Vc на десять процентов, поднимите стойкость вдвое — и вы получите вдвое меньше переналадок, вдвое меньше брака и предсказуемый план.

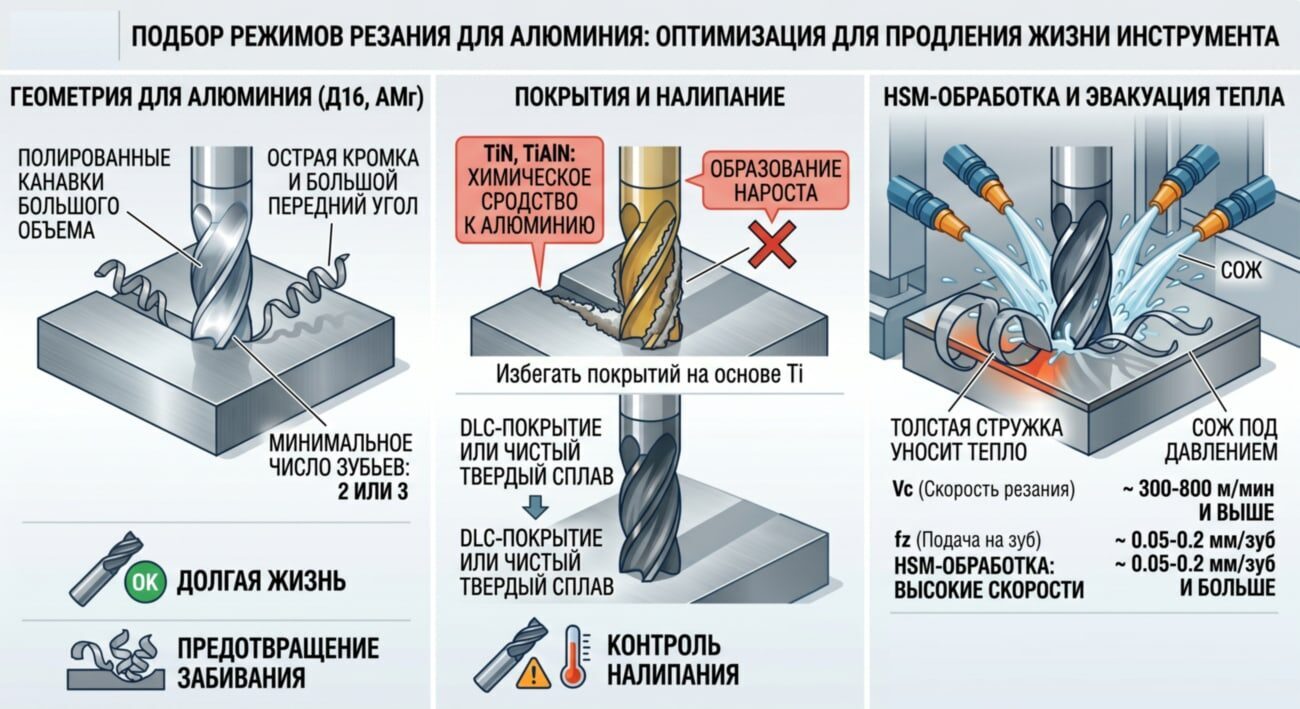

Алюминий кажется лёгкой добычей, и именно эта обманчивая лёгкость губит больше фрез, чем закалённая сталь. Главный враг — налипание. Вязкие сплавы Д16 и АМг липнут к кромке, забивают канавки, образуют нарост. Поэтому нужна по-настоящему острая кромка с большим положительным передним углом, полированные канавки большого объёма и минимальное число зубьев — две, максимум три канавки.
Покрытия на основе титана (TiN, TiAlN) для алюминия часто противопоказаны — алюминий имеет химическое сродство к титану. Лучше чистый полированный твёрдый сплав или DLC-покрытия. По скоростям алюминий щедр: Vc от 300 до 800 м/мин и выше, подача смелая — 0,05–0,2 мм/зуб и больше, потому что толстая стружка уносит тепло и не даёт металлу налипать.
Лёгкие сплавы — родная стихия HSM: вместо тяжёлых глубоких проходов мы снимаем металл тонкими слоями, но на огромной скорости и с непрерывным движением инструмента. Тепло почти целиком уходит в стружку, деталь и инструмент остаются холодными. Железное условие — баланс стружкообразования и плавность траектории: в CAM-программировании критичны трохоидальные траектории и постоянный угол охвата, чтобы нагрузка на зуб не скакала.
Балансировка инструмента на тридцати-сорока тысячах оборотов перестаёт быть формальностью: дисбаланс, незаметный на трёх тысячах, превращается в центробежную силу, разбивающую подшипники шпинделя. Правильно настроенный HSM по алюминию — это тихий ровный гул, голубоватая горячая стружка и фреза, которая после смены выглядит как новая.

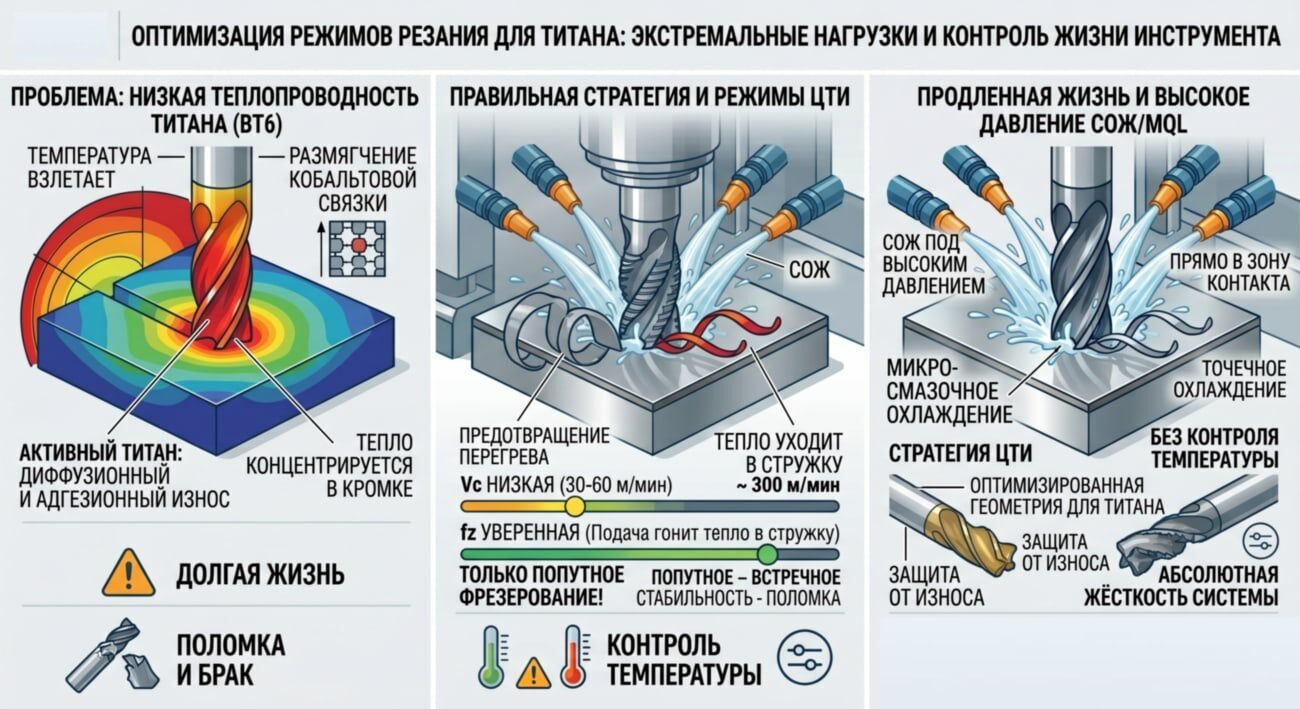

Титан мстит за безграмотность мгновенно. У сплава ВТ6 катастрофически низкая теплопроводность — теплу некуда деваться, и весь поток концентрируется на режущей кромке. Локальная температура взлетает, кобальтовая связка размягчается, химически активный титан реагирует с инструментом — идёт интенсивный диффузионный и адгезионный износ.
Отсюда правило: скорость держат низкой, Vc 30–60 м/мин (в отдельных операциях до 80). При этом подачу занижать нельзя — уверенная подача гонит тепло в стружку. Охлаждение — отдельная наука: работает либо СОЖ под высоким давлением прямо в зону контакта, либо MQL. И только попутное фрезерование: жёсткость системы должна быть абсолютной.
Титан вязкий и упругий: он отжимается под инструментом и пружинит обратно. Из-за этого отверстие после сверла получается с разбивкой. Простая развёртка часто усугубляет ситуацию: на вязком металле она ловит автоколебания, зубья «поют», и вместо круга получается огранка. Чтобы обеспечить микронные допуски и исключить разбивку, технологи рекомендуют купить твердосплавную развертку с неравномерным шагом зубьев для гашения автоколебаний.
Неравномерный угловой шаг разрывает периодичность ударов зубьев по стенке — резонанс не успевает раскачаться, огранка пропадает, отверстие выходит круглым и в допуске. К этому добавляется грамотный припуск под развёртывание, низкая скорость, обильная смазка и жёсткое соосное крепление. Инструмент по титану меняют по графику и по фаске износа, а не «пока режет» — одна авария уносит не только фрезу, но и дорогую заготовку.

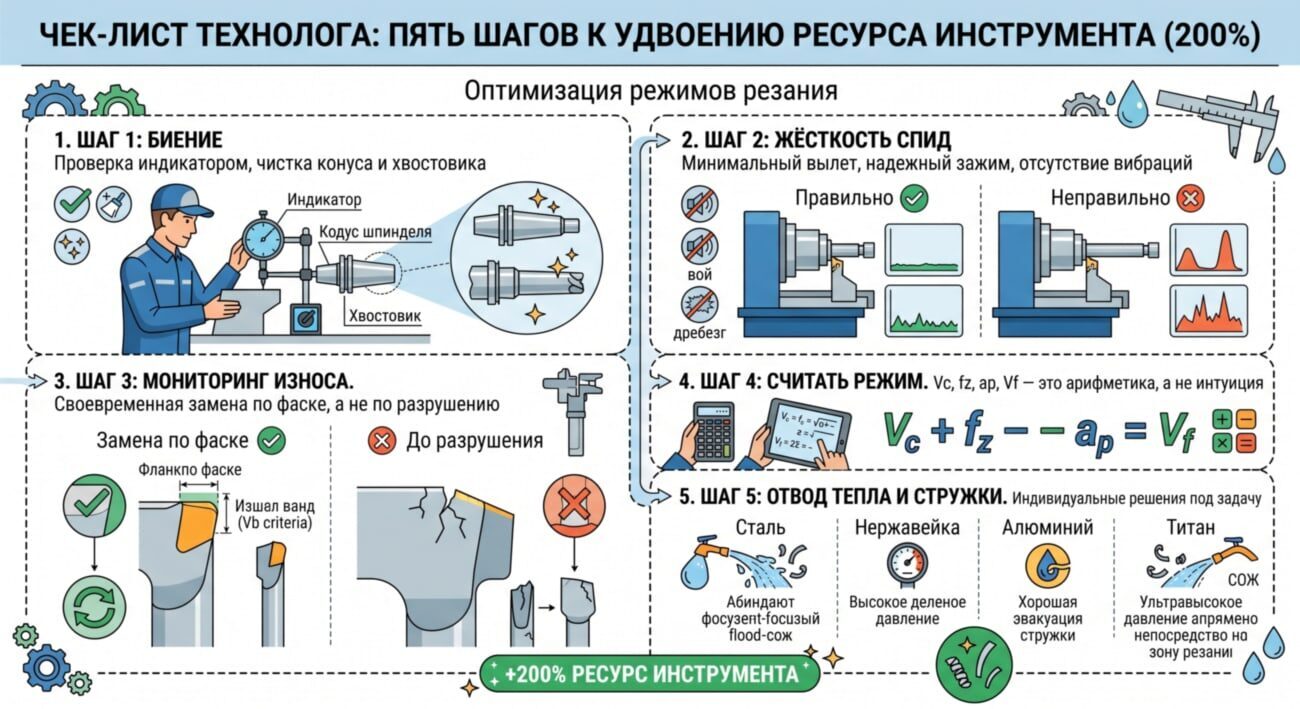

Удвоить ресурс инструмента можно без покупки нового станка. Достаточно дисциплины. Шаг 1 — биение: перед запуском поставьте индикатор и проверьте радиальное биение, почистите конус шпинделя и хвостовик. Шаг 2 — жёсткость СПИД: сократите вылет инструмента до минимума, проверьте зажим заготовки, слушайте станок — «вой» и «дребезг» это сигнал тревоги.
Шаг 3 — мониторинг износа: меняйте инструмент по достижению критерия фаски, а не по факту разрушения. Шаг 4 — считайте режим: Vc, fz, ap, Vf — это арифметика, а не интуиция. Шаг 5 — отвод тепла и стружки под задачу: сталь любит обильную направленную СОЖ, нержавейка — давление, алюминий — смазку и эвакуацию, титан — высокое давление в зону резания.
Инструмент почти всегда нормальный. Режим — нет. Истинная экономия прячется не в цене расходников, а в стоимости минуты вашего шпинделя.
