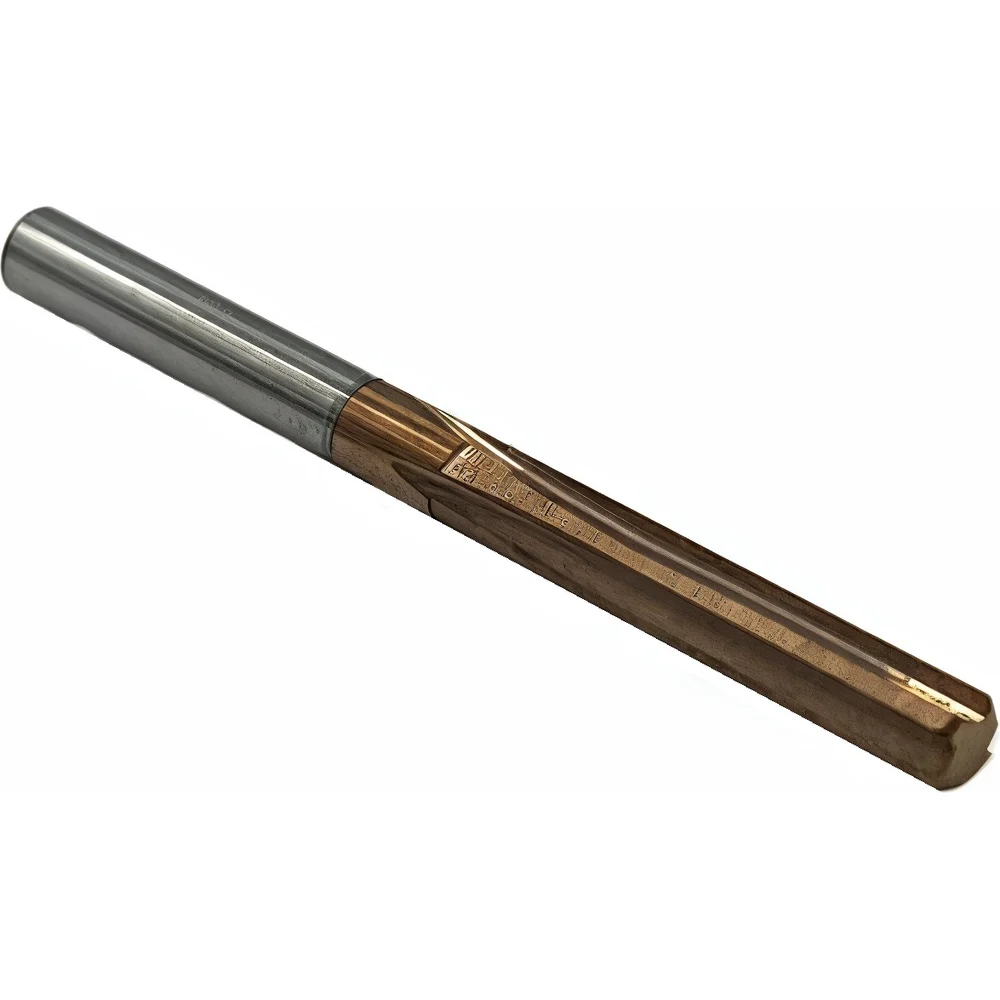

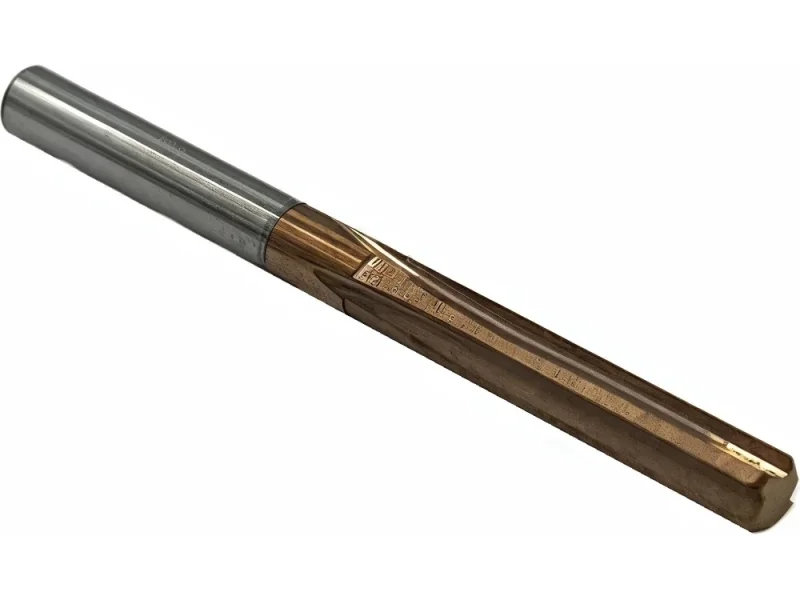

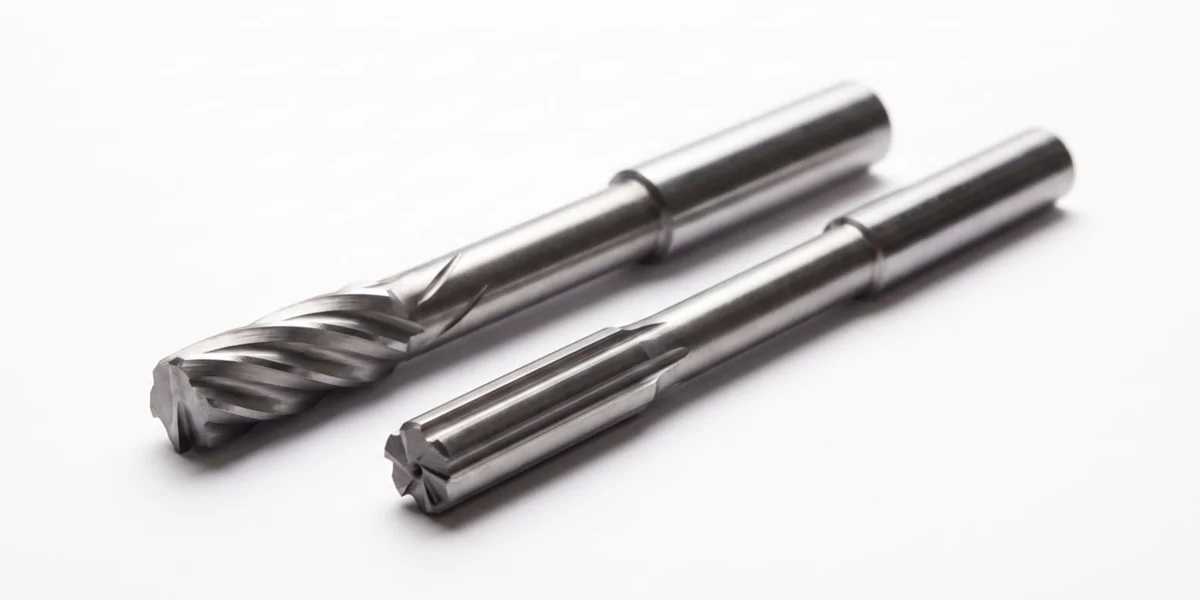

Твердосплавные развёртки

Машинные развёртки по металлу

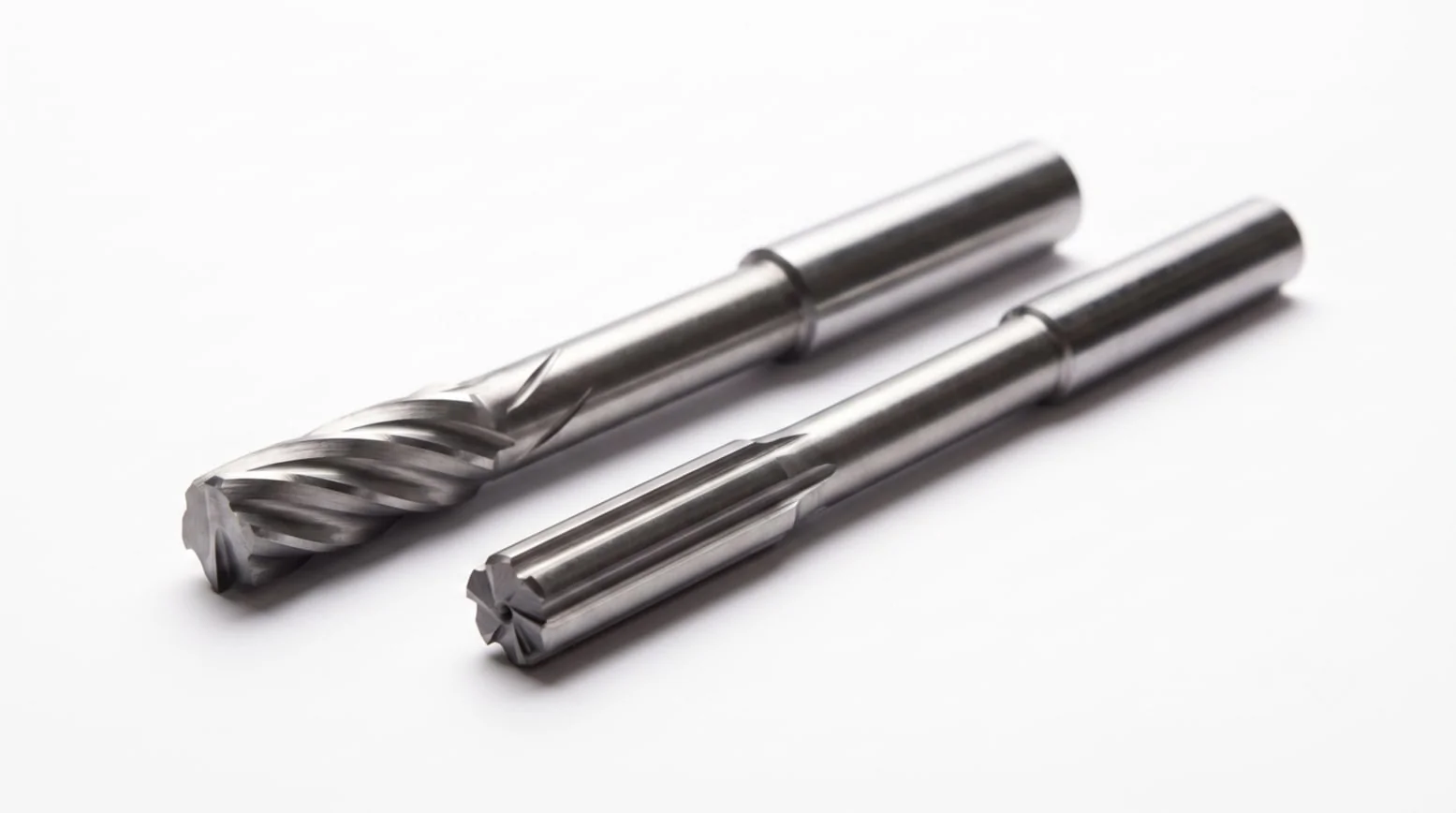

ЦТИ производит твердосплавные развёртки для чистовой обработки предварительно подготовленных отверстий. Машинный инструмент подбирают под требуемый диаметр, допуск и качество поверхности, учитывая материал детали и условия работы на станке.

В каталоге можно выбрать развёртку для сквозного или глухого отверстия, сравнить размеры и оформить заказ. Если стандартное исполнение не подходит, направьте чертёж или техническое задание для оценки возможности изготовления.

Подбор разверток по типу отверстия: RMH, RMS и RMH-RS

Начните подбор с типа отверстия. В таблице приведены исполнения и ссылки на соответствующие разделы каталога.

Окончательное исполнение выбирают с учётом материала детали, глубины отверстия, припуска, допуска и условий отвода стружки. Характеристики уточняйте в карточке конкретного инструмента.

Как выбрать диаметр, допуск и длину развёртки

• Диаметр и допуск. Укажите требуемый размер готового отверстия и его допуск по чертежу. Эти данные нужны для подбора диаметра инструмента.
• Длина. Сопоставьте режущую, рабочую и общую длину с глубиной отверстия и способом закрепления инструмента.
• Хвостовик. Проверьте его диаметр и совместимость с используемым патроном.
• Геометрия, покрытие и СОЖ. Уточните число зубьев, исполнение канавок, наличие покрытия и каналов подачи смазочно-охлаждающей жидкости по данным выбранного артикула.

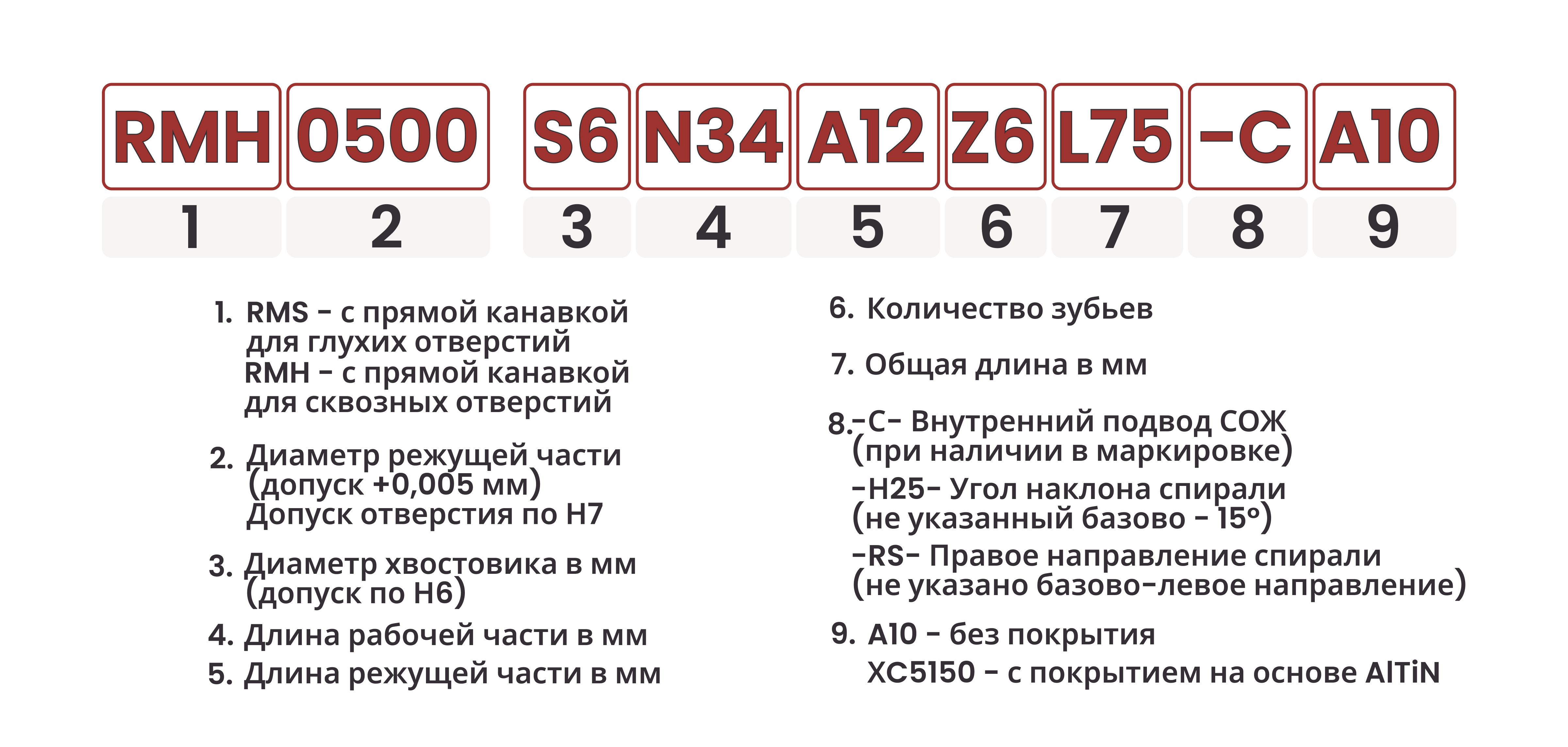

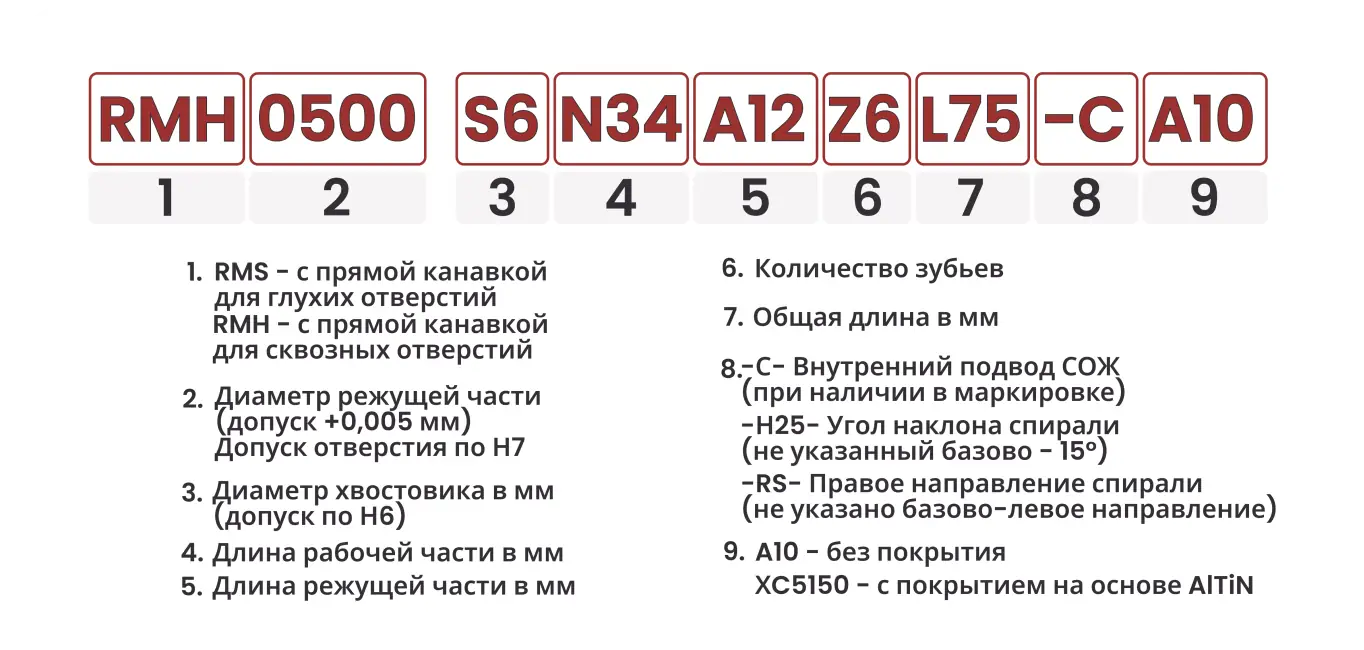

Примеры карточек с размерами: RMH0076-S3N16A4Z3L40 A10 и RMS0100-S4N22A6Z3L50 A10. Припуск и режимы обработки согласовывают для конкретной операции.

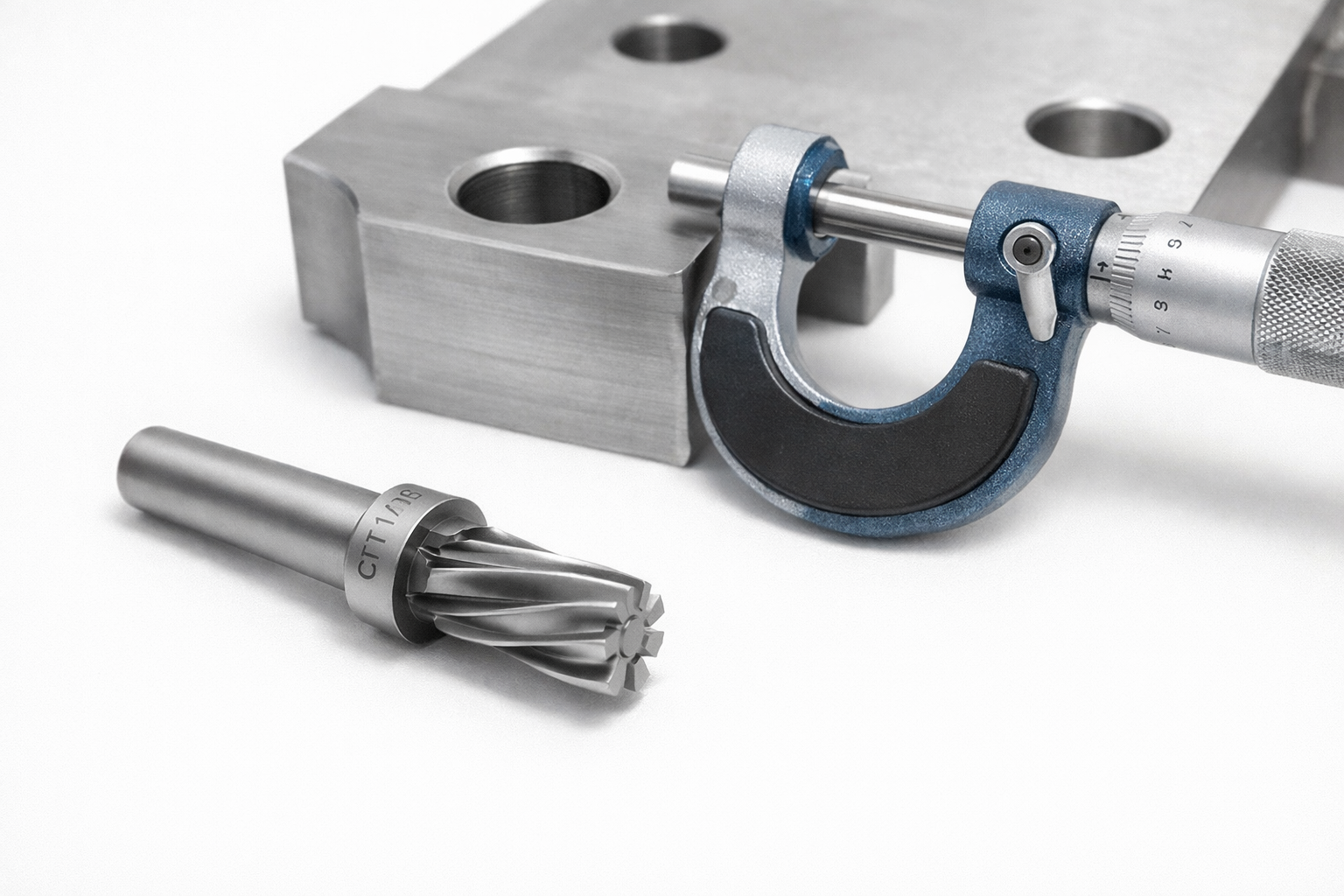

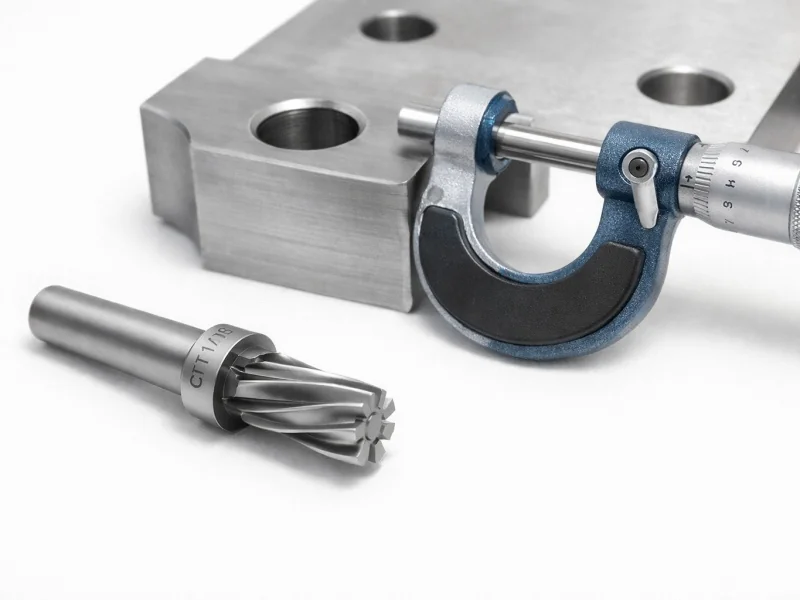

Развёртки высокой точности: допуски и условия обработки

При обработке посадочных отверстий под штифты, втулки и другие сопрягаемые детали важны размер, допуск и качество поверхности. Твердосплавную развёртку подбирают по этим требованиям, исходя из чертежа детали.

Точность готового отверстия зависит не только от инструмента, но и от припуска, биения, жёсткости закрепления детали, режимов обработки и подачи СОЖ. Для серийной работы также учитывают повторяемость размера от детали к детали. Требования к результату и условия применения инструмента согласовывают до заказа.

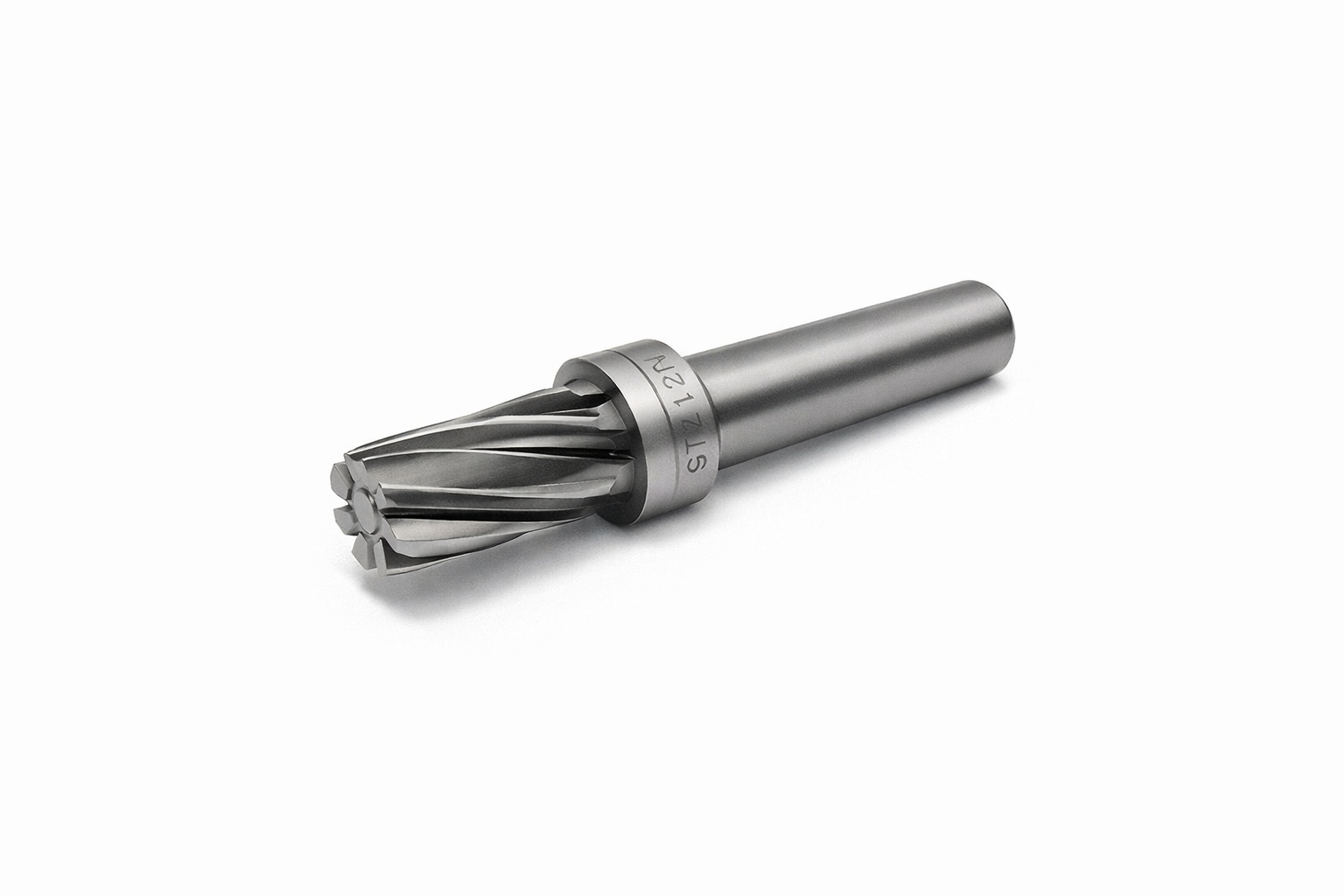

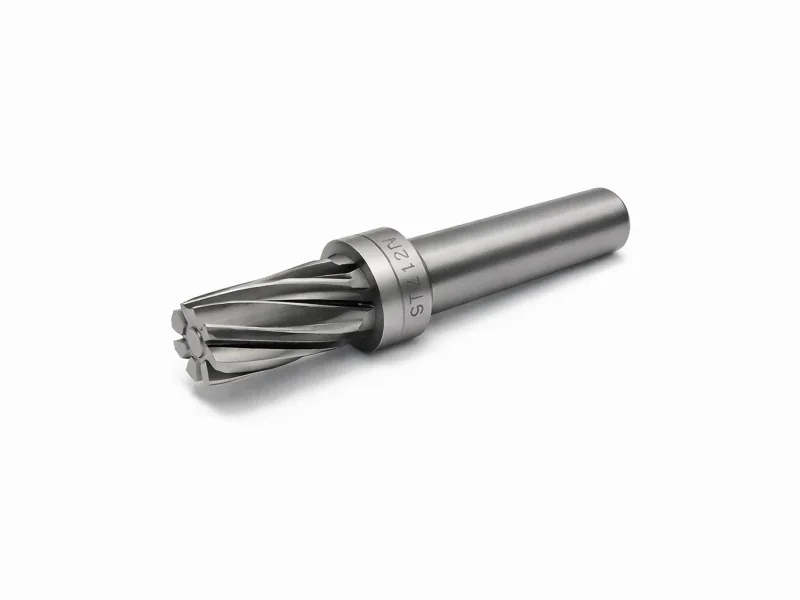

Твердосплавные развёртки для станков с ЧПУ

Развёртки для ЧПУ подбирают с учётом материала детали, глубины и типа отверстия, доступной оснастки и отвода стружки. До развёртывания отверстие подготавливают сверлением или растачиванием, оставляя согласованный припуск на чистовую обработку.

Для предварительного сверления подберите твердосплавные свёрла нужного диаметра и рабочей длины. В разделе представлены в том числе длинные исполнения для глубоких отверстий; инструмент выбирают под конкретную глубину и условия обработки.

Если обработка детали включает фрезерование пазов, уступов или контуров, для этих операций можно отдельно подобрать твердосплавные фрезы по металлу.

Для подбора развёртки передайте исходный и требуемый диаметры, допуск, материал детали, глубину отверстия и сведения о станке и подаче СОЖ. Это поможет согласовать геометрию инструмента и условия его применения.

Собственное производство и изготовление развёрток по чертежам

ЦТИ производит твердосплавные развёртки и принимает запросы на изготовление по чертежам и техническому заданию. Если стандартный инструмент не подходит по диаметру, длине, хвостовику или геометрии рабочей части, направьте требования для оценки возможности изготовления.

Для расчёта приложите чертёж и укажите:

• Размеры и допуски отверстия, требования к поверхности.
• Тип и глубину отверстия, материал детали.
• Данные станка, оснастки и условия подачи СОЖ.
• Необходимое количество инструмента и желаемый срок.

Конструкцию, стоимость и срок производства согласовывают после рассмотрения технического задания.

Цены на развёртки, заказ и получение в Екатеринбурге

Чтобы купить твердосплавную развёртку, выберите позицию и количество в каталоге, добавьте инструмент в корзину и заполните контактные данные. Цену смотрите у выбранного артикула. Для позиций без указанной цены отправьте запрос с артикулом и количеством.

Менеджер уточнит наличие и срок поставки, согласует состав заказа и выставит счёт. Стоимость изготовления по чертежу рассчитывается после рассмотрения требований к инструменту.

Получить заказ можно в Екатеринбурге после подтверждения адреса и времени выдачи. Доставка по России осуществляется транспортными компаниями; стоимость и срок рассчитываются для конкретного заказа. Условия доставки и оплаты.

Вопросы о выборе и заказе развёрток
