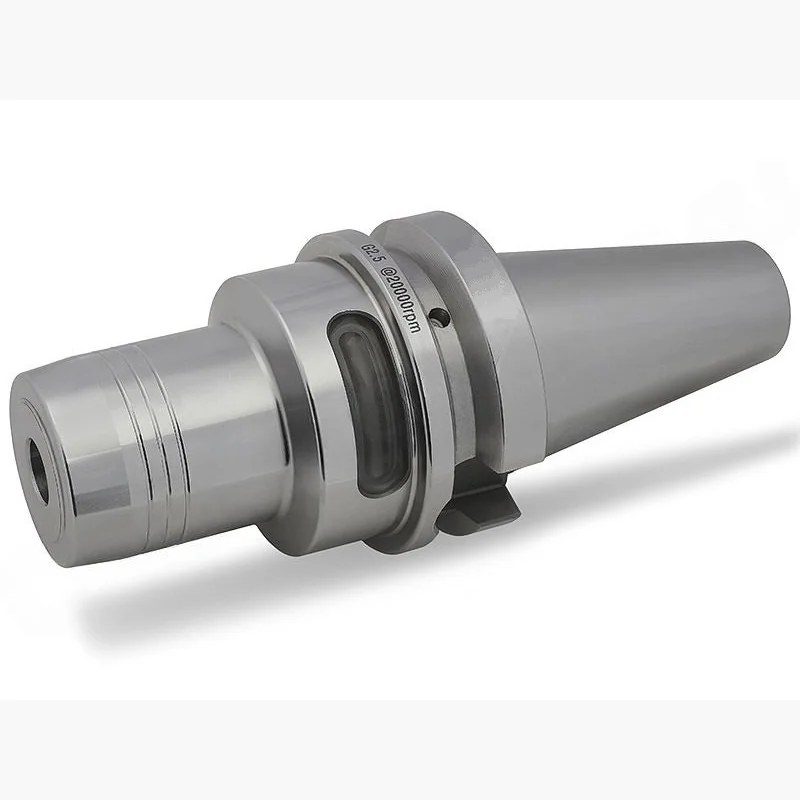

BT40-PHC08-90

Гидропластовый патрон BT40-PHC08-90 конус MAS403 BT для фрезерного станка, в том числе с ЧПУ. Оправка предназначена для жесткой фиксации инструмента с цилиндрическим хвостовиком – фрез, сверл. Посадочный диаметр 8 мм, вылет от шпинделя 90 мм, биение в пределах 0,003 мм.

Устанавливать в гидропатрон инструмент неподходящего диаметра или затягивать винт без вставленного инструмента строго запрещено, это повредит мембрану. Для расширения возможностей оправки можно устанавливать специальные цанги или втулки.

В комплект к патрону входит специальный ключ. Штревель, цанги для гидропатрона приобретаются отдельно. Балансировка: G2.5/20000 об/мин.

Используйте режущий инструмент с хвостовиком с допуском в пределах h6.

Форма патрона AD ‒ подача СОЖ через сквозное отверстие.

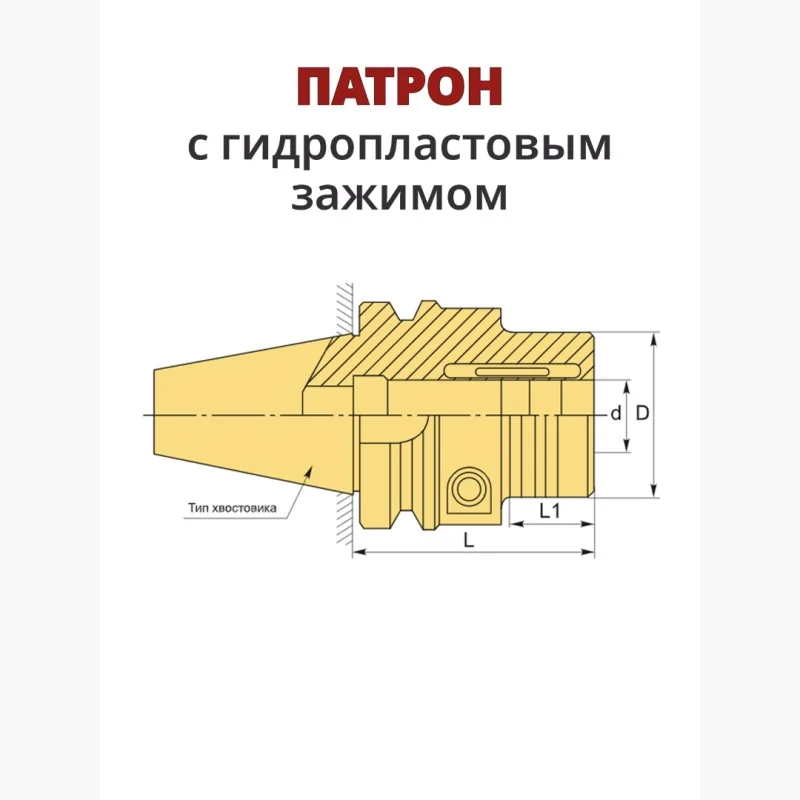

Гидропластовый патрон – один из самых передовых типов фрезерной оснастки. Наличие полости, заполненной жидкостью под давлением, снижает вибрацию оправок.

Обеспечивают максимальное усилие зажима, жесткость и точность позиционирования инструмента. По силе зажима гидропатроны превосходят силовые фрезерные патроны и термопатроны. По точности находятся на одном уровне с термозажимными оправками. По геометрической проходимости совсем немного им уступают.

Отличные показатели гидропластовых патронов:

Отличные стойкость к вытягиванию и передача крутящего момента

• Удобство в работе
• Высокая точность
• Универсальность
• ​Отличная геометрическая проходимость
